Hualien : un port international dans l'océan pacifique
Située au sud-est de la Chine continentale, l’île de Taiwan connait un climat de mousson subtropicale. En bordure de la mer des philippines, la ville de Hualien abrite un port international permettant des échanges commerciaux vers la Corée, le Japon, Okinawa, le Moyen-Orient et les pays d’Asie du Sud-Est.
Le port est un enjeu économique important pour la ville. C’est dans ce cadre que l’Institut de Technologie Portuaire et Maritime (IHMT) a implanté un capteur de hauteur TENEVIA CamLevel afin de suivre l’évolution du niveau d’eau dans le port.
Le projet s’est effectué en partenariat avec l’entreprise Jcomm, spécialisée dans le déploiement de systèmes de vidéosurveillance.

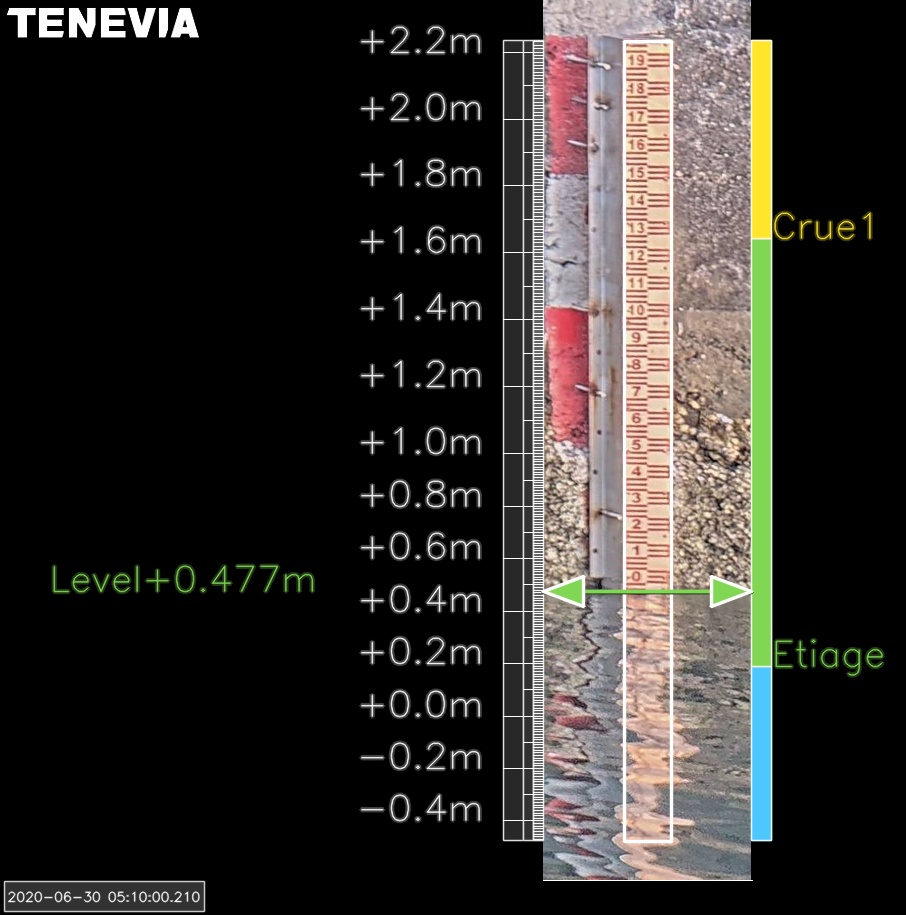

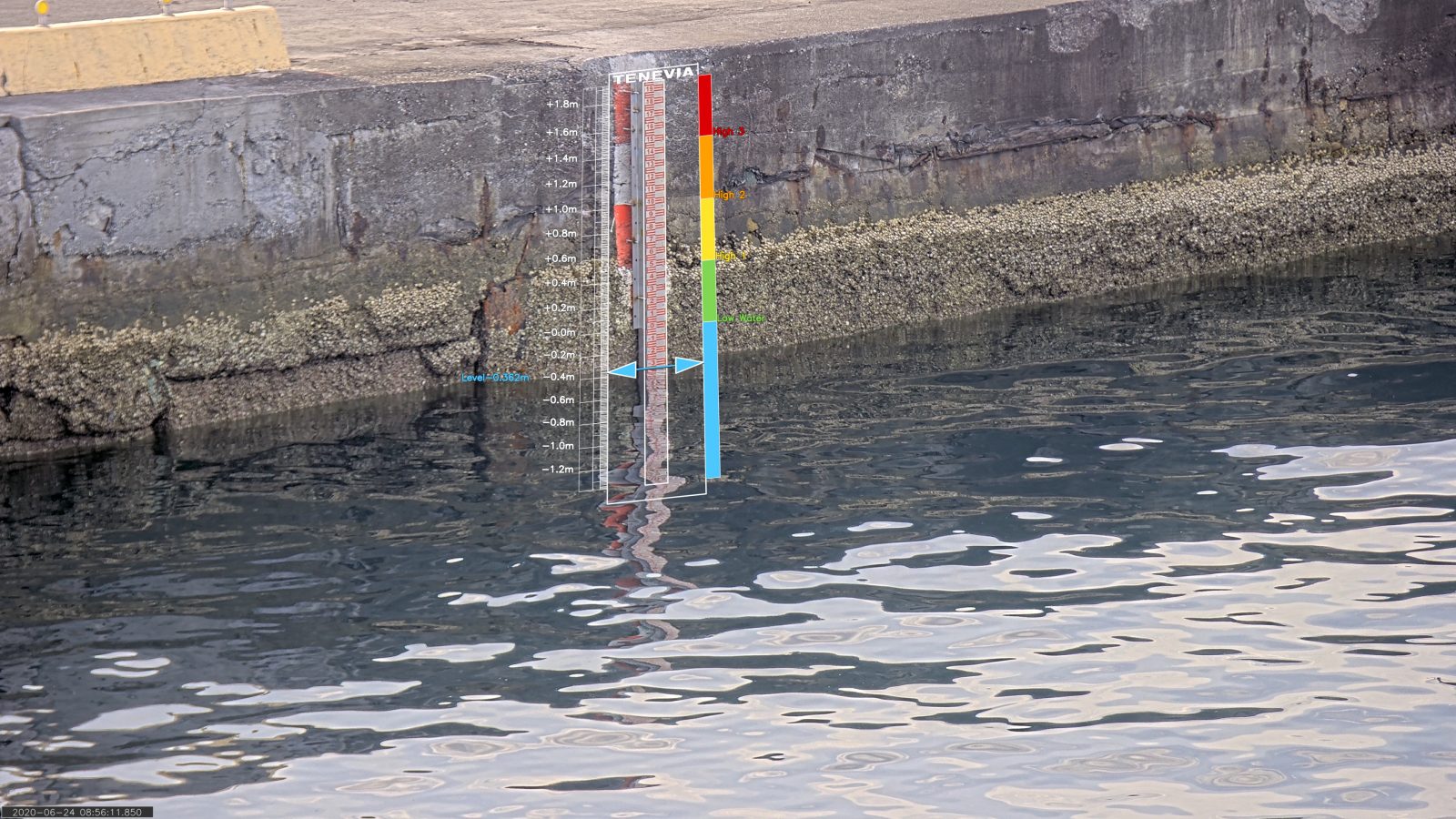

En plus des informations numériques, le capteur produit des images en réalité augmentée qui permettent d’obtenir très rapidement une vision du site et du degré de dangerosité de celui-ci. Ce levé de doute sert notamment lors de risques de submersions marine.
Mise en oeuvre
Installation

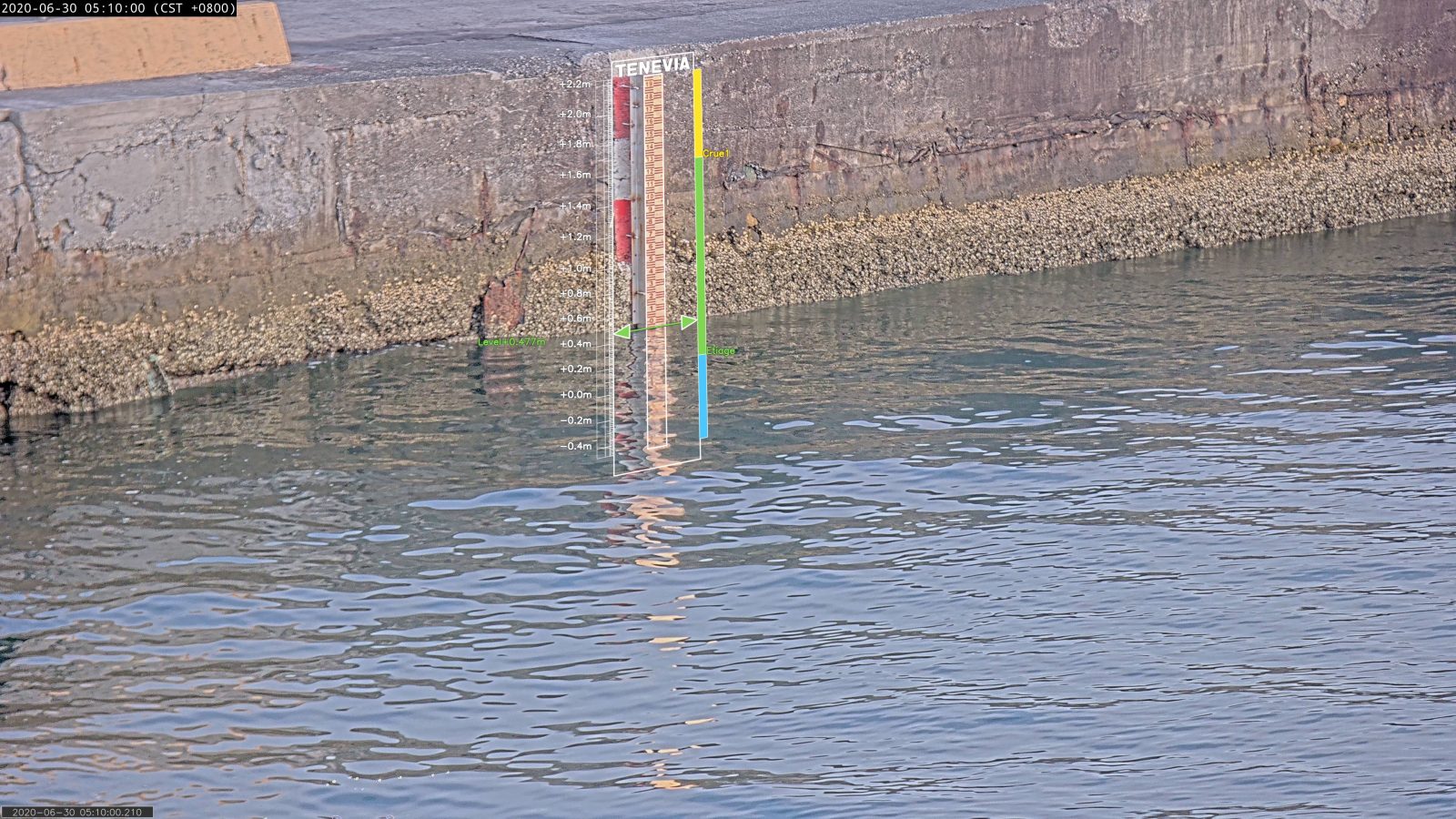

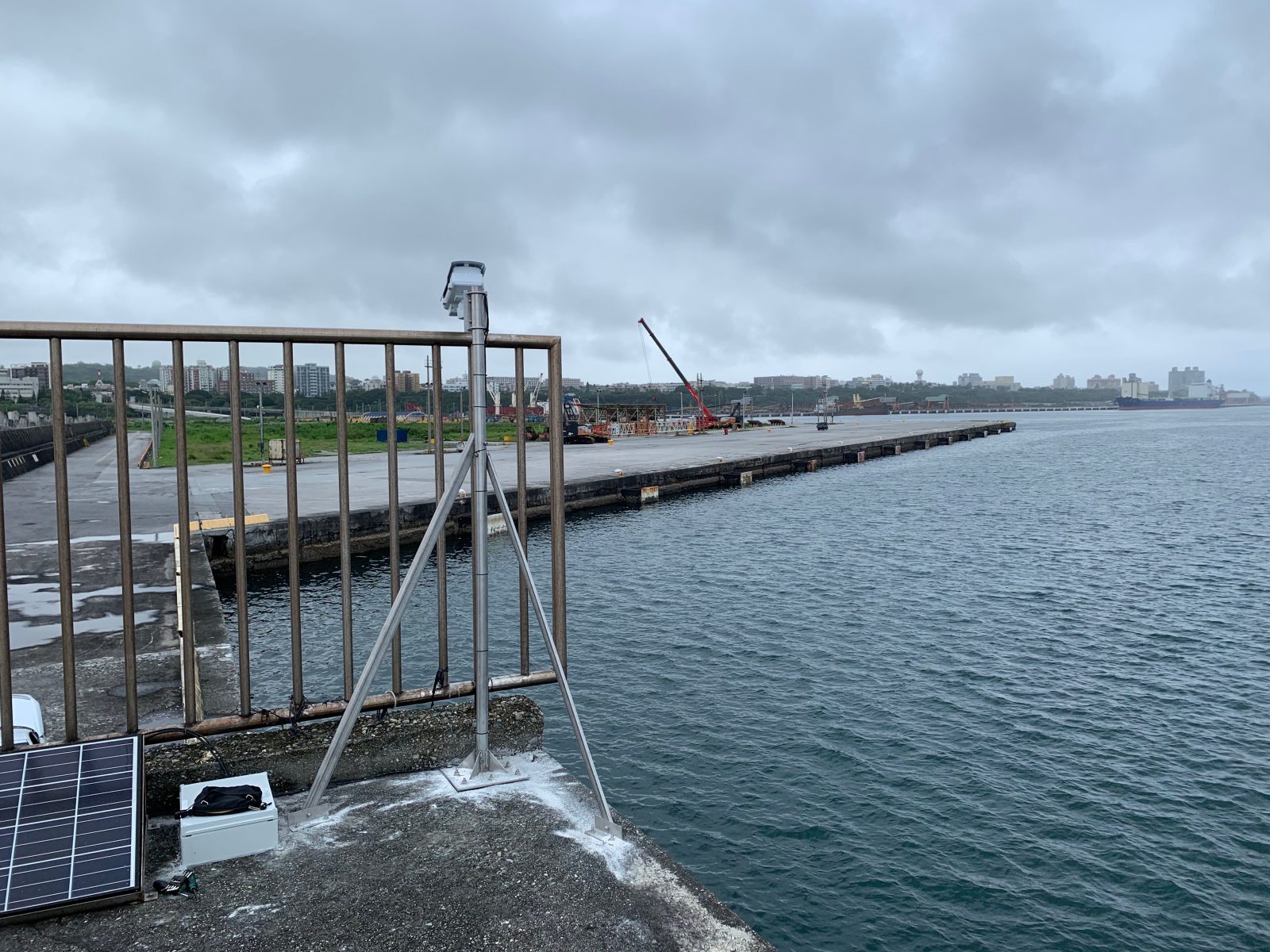

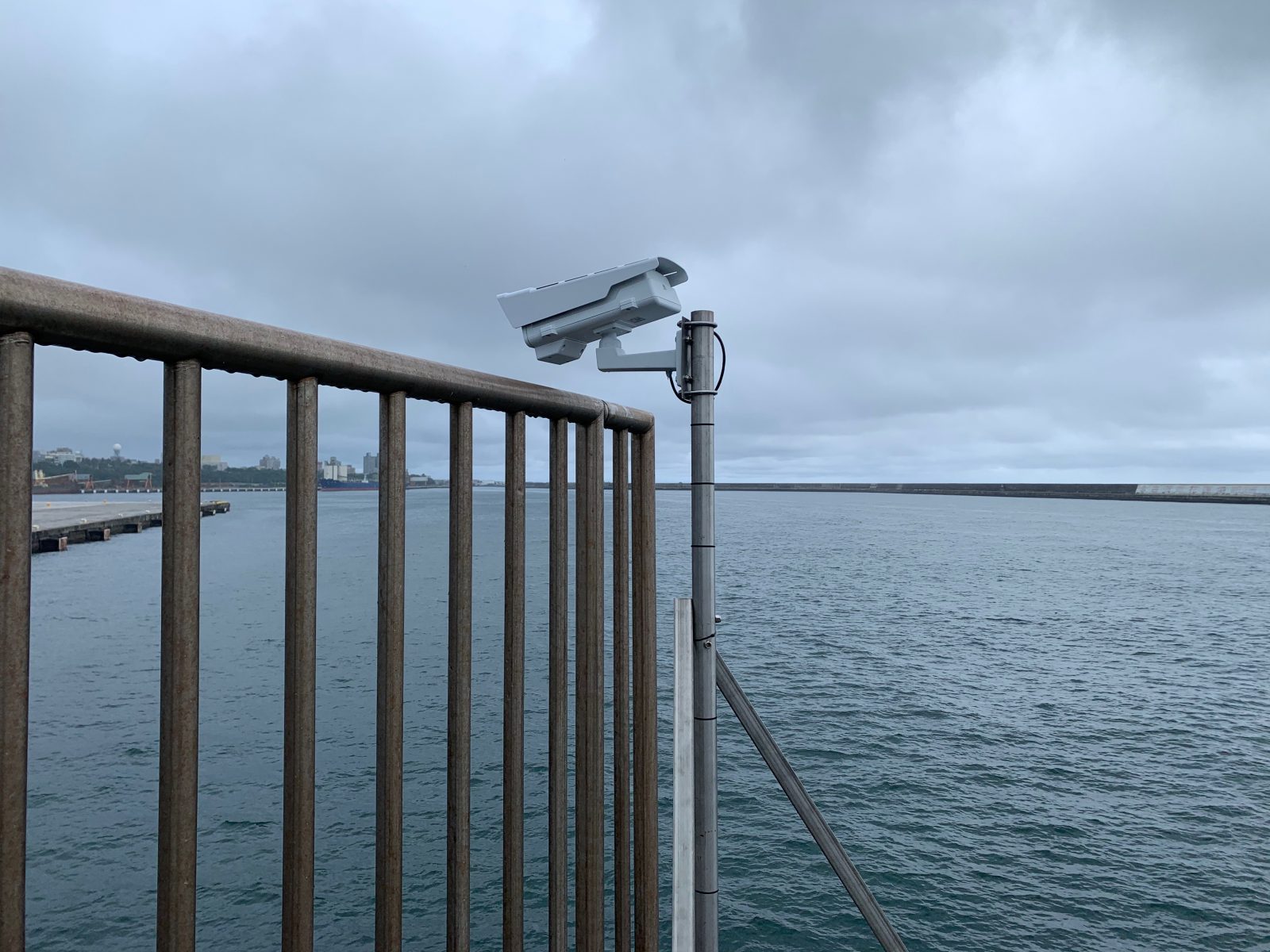

Installé par la société Jcomm Ltd, le dispositif de prise d’images est composé d’une caméra IP 8MP P1378-LE de la marque Axis Communications connecté à une box ADSL et alimentée en 220V. Le fonctionnement nocturne du système est lui assuré grâce au projecteur infra-rouge intégré de la caméra P1378-LE. Enfin, le site a également été équipé d’une échelle limnimétrique comme zone de détection pour le fonctionnement de CamLevel.

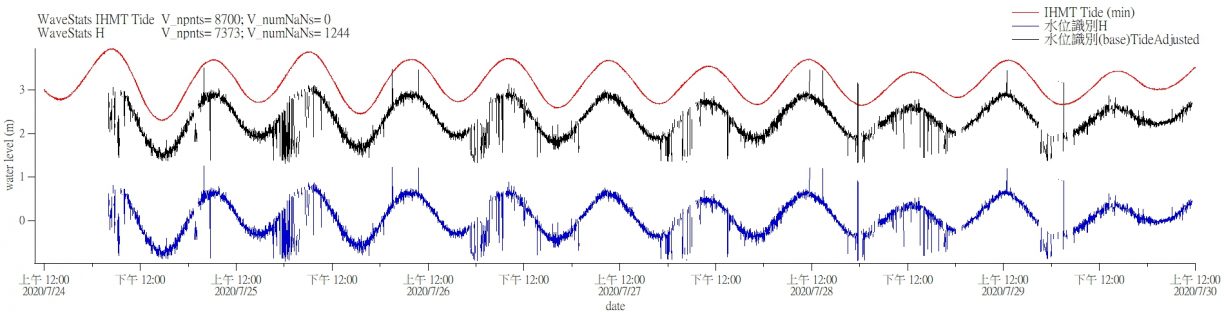

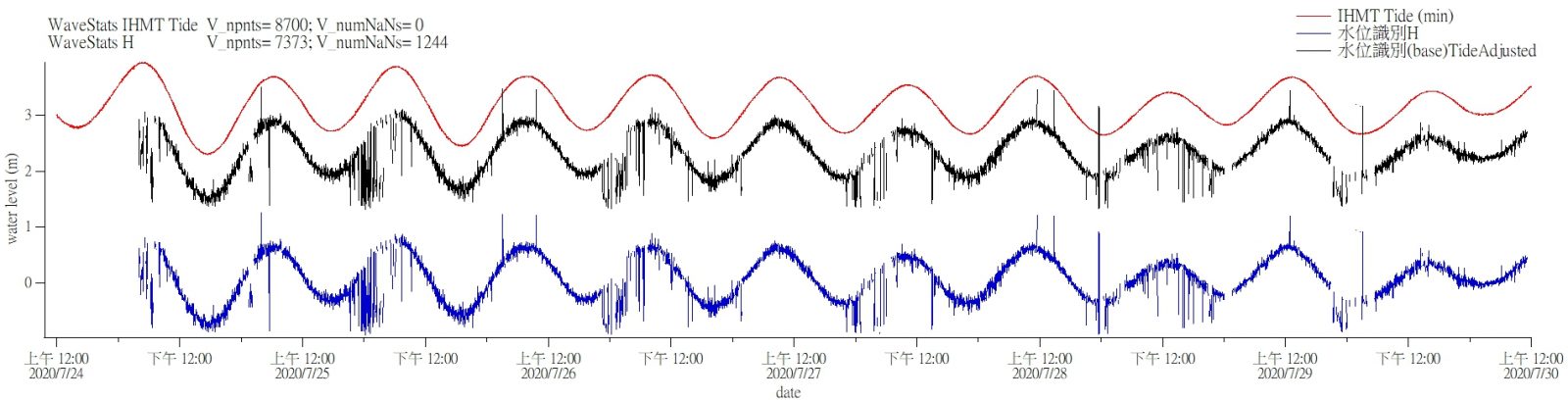

Cette configuration permet au capteur de fournir des mesures avec une précision inférieure au centimètre.
Activation de la licence logicielle
Préalablement à l’installation sur site, l’application TENEVIA CamLevel a été téléchargé sur la caméra. Une fois cette opération réalisée, le service support client de TENEVIA a généré la clé d’activation de l’application CamLevel.
Calibration du capteur CamLevel
Une fois l’application activée, le capteur doit être configuré. Cette dernière étape consiste à créer le fichier de configuration du site sur lequel est installée la caméra. A partir d’une image issue de cette caméra, l’utilisateur peut, grâce au logiciel de configuration TENEVIA ParamCamLevel, :
• Définir la zone de détection dans l’image ;
• Mettre en place un référentiel métrique afin de calibrer la gamme de mesure ;

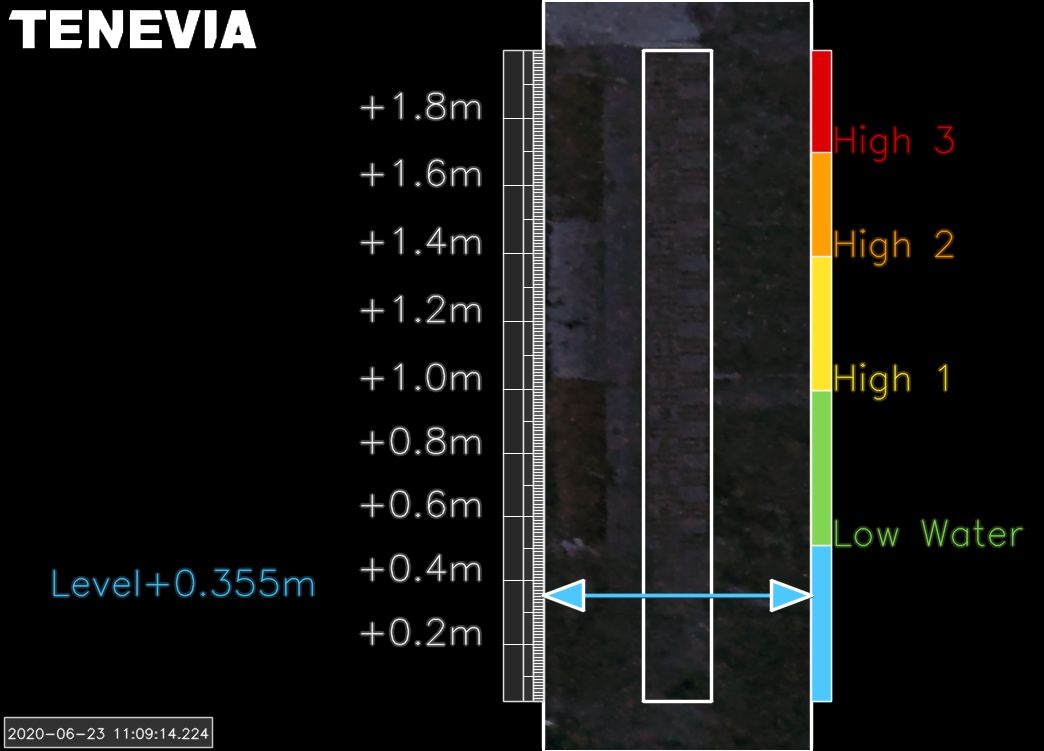

• Définir les seuils souhaités pour l’envoi éventuel d’alarmes.
Une fois le fichier de configuration créer dans le logiciel TENEVIA ParamCamLevel, il suffit de l’exporter dans la caméra. Cette étape de configuration peut également être réalisée à distance par TENEVIA.
Logiciel TENEVIA ParamCamLevel
Bon à savoir
Le capteur CamLevel produit différentes données :
- Des mesures de hauteurs d’eau accessibles par une API HTTP, envoi sur serveur FTP/ sFTP ou par Modbus over ethernet en cas de connexion à une station d’acquisition.
- Des images augmentées accessibles par une API HTTP, envoi sur serveur FTP/ sFTP.
Toutes ces informations sont également visualisables directement au travers de l’application, soit localement sur site, soit à distance.
